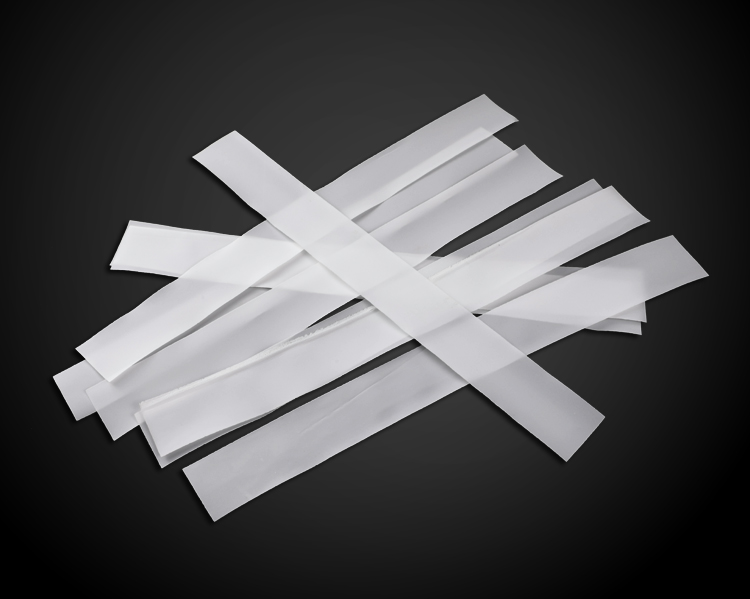

Cascell ® HF penové jadro bolo špeciálne navrhnuté pre anténne aplikácie, a to vďaka extrémne nízkym dielektrickým konštantám a obzvlášť priaznivým prenosovým vlastnostiam. Môže byť tiež použitý ako štrukturálne jadro pre radomy a mamografické platne.
Spracovanie a výroba
S extrémne jemnou štruktúrou uzavretých buniek má pena minimálnu absorpciu živice a bezproblémovú kompatibilitu s kovovými obkladovými materiálmi vďaka absencii korozívnych účinkov.
Cascell ® HF pena je vhodná na ručné kladenie, spracovanie predimpregnovaných laminátov a vákuovú infúziu pri teplote do 130°C a tlaku do 0,3 MPa.
Tepelné tvarovanie a tvarovanie
Cascell ® HF možno ľahko tvarovať za tepla alebo obrábať CNC, aby vyhovovali požiadavkám zákazníkov, čo prináša obrovské výrobné výhody.
Vysoko presné, predtvarované a na použitie pripravené penové jadrá v zložitých alebo jednoduchých geometriách môžu byť tiež dodané spoločnosťou Cascell ® Obrábacie oddelenie.
MECHANICKÁ VÝKONNOSŤ
| Typ | Testovacia metóda | Jednotky | CASCELL ® 50 HF | CASCELL ® 75 HF |
| Hustota | ISO845 | kg/m3 | 50 | 75 |
| Tlaková sila | ISO844 | MPa | 0.83 | 1.65 |
| Pevnosť v ťahu | ASTM D638 | MPa | 1.65 | 2.20 |
| Modul pružnosti | ASTM D638 | MPa | 75 | 100 |
| Predĺženie Na prestávke | ASTM D638 | % | 2.8 | 2.9 |
| Ohybová pevnosť | ASTM D790 | MPa | 1.55 | 2.80 |
| Pevnosť v šmyku | ASTM C273 | MPa | 0.85 | 1.25 |
| Modul šmyku | ASTM C273 | MPa | 28 | 45 |
| Kompresívne creep | GB/T 15048 | % | ≦2,0 | |
| Teplota Odpor | DIN 53424 | ℃ | ≧ 200 | |
Podmienky kompresného testovania tečenia:
Cascell ® 50HF, 130℃/0,3MPa/2h
Cascell ® 75HF, 150℃/0,3MPa/2h
Poznámka: Technické údaje našich produktov sú typické hodnoty pre menovitú hustotu.
ŠPECIFIKÁCIA PRODUKTU
| Cascell ® | Veľkosť [mm] | Rozsah štandardnej hrúbky [mm] | Tolerancia myslenia [mm] |
| 50 HF | 2500*1250 | 1-50 | ±0,2 |
| 75 HF | 2500*1250 | 1-50 | ±0,2 |
Poznámka: Plech s hrúbkou 1-4 mm sa dodáva vo veľkosti 1/4 alebo 1/2 listu.
Všetky tepelne spracované plechy dodávané v zapečatených hliníkových obaloch.
